SYSTEM 8 Ultimate







Con el lanzamiento del módulo Advanced Matrix Scanner, ABI Electronics presenta la nueva plataforma software SYSTEM 8 Ultimate. El software es compatible con todos los módulos SYSTEM 8 e introduce nuevas características para una fácil interacción con su hardware durante cualquier procedimiento de prueba y búsqueda de fallos.



SYSTEM 8 Ultimate ha sido desarrollado a la vez que el módulo Advanced Matrix Scanner (AMS) y por eso ofrece 2 nuevos instrumentos : el Probador V-I 3D y el Probador V-I Matricial.

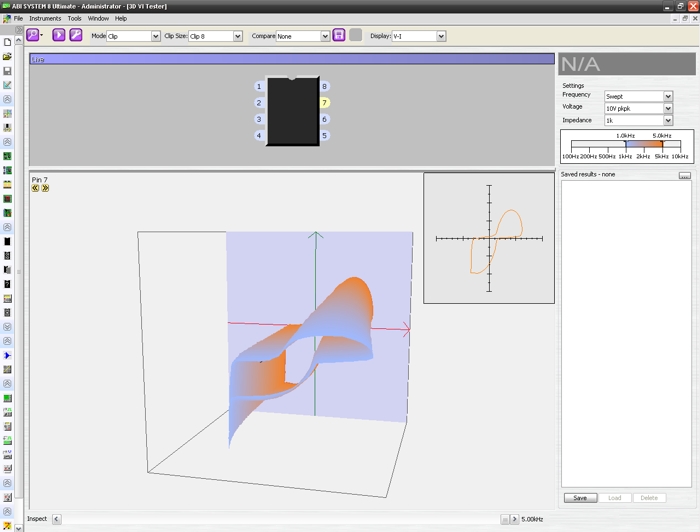

Probador V-I 3D de SYSTEM 8 Ultimate (haz click en la imagen para ampliar)





La interfaz gráfica de usuario ha sido modificada y el menú desplazado a un lado para proporcionar un acceso más rápido y sencillo a los instrumentos. Esta barra de herramientas puede ser reducida a simples iconos para ofrecer un mayor espacio útil para los contenidos multimedia de los TestFlows (vídeos, PDFs, imágenes, documentos etc.). El orden de los instrumentos puede ser modificado usando el Gestor del Menú de Instrumentos.





Interfaz de usuario SYSTEM 8 Ultimate (haz click en la imagen para ampliar)





El corazón del SYSTEM 8 Ultimate es el concepto de TestFlow, un enfoque de prueba y búsqueda de fallos que no sólo incrementa la velocidad de ejecución– y por lo tanto los beneficios– sino que tambien permite que el equipo sea utilizado por usuarios menos preparados.



El TestFlow transforma la búsqueda de fallos en un procedimiento metódico paso a paso, que reduce el riesgo de medidas imprecisas mediante un registro de todos los parámetros de la prueba. Los técnicos pueden crear un procedimiento de prueba, o TestFlow, para una PCB en particular simplemente configurando cada etapa del proceso y guardando los resultados. También es posible incluir sus conocimientos sobre la placa mediante el uso de esquemáticos, imágenes, vídeos o incluso notas e instrucciones para asistir en la labor. Los usuarios menos preparados sólo necesitan seguir las instrucciones en pantalla para llevar a cabo grandes secuencias de pruebas incluso en las placas más complejas.

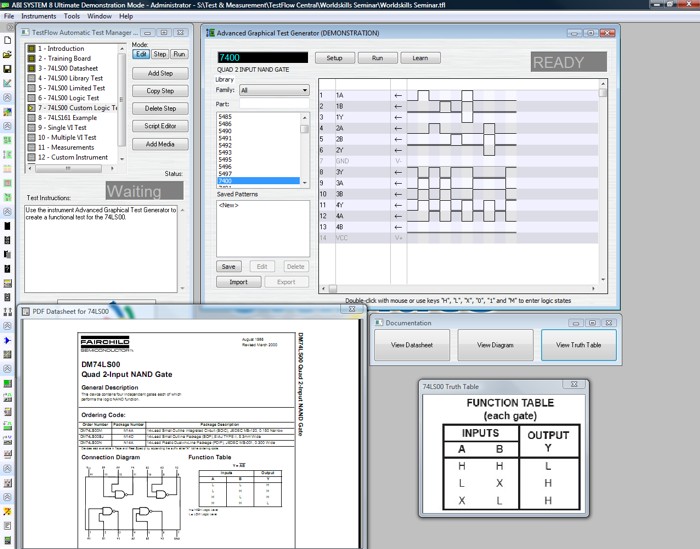

TestFlow en SYSTEM 8 Ultimate (haz click en la imagen para ampliar)





Con el TestFlow, ¡el conocimiento y la experiencia en una PCB permanece

almacenada de forma segura y accesible para todos!





Con SYSTEM 8 Ultimate, el Gestor de TestFlow ofrece una función de creación de informes que puede ser personalizada para cada paso. El Gestor de Informes permite a los usuarios registrar y mostrar un completo rango de información en un informe personalizado. La plantilla de informe puede ser modificada, por ejemplo para incluir el logo de una empresa, utilizando un editor html estándar.

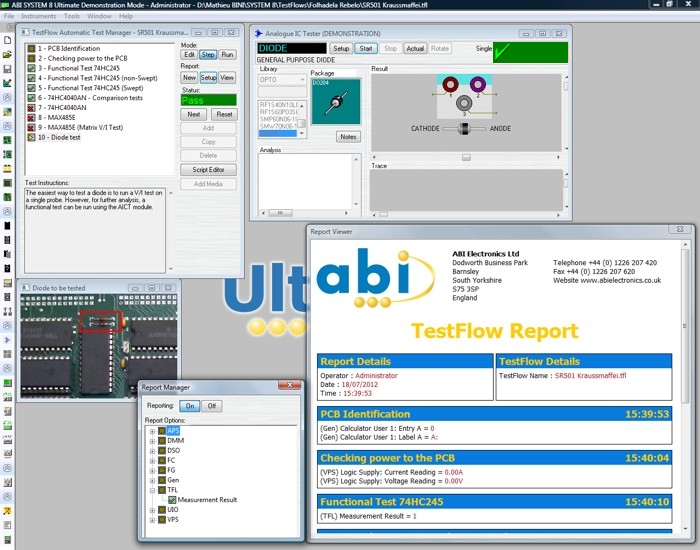

Informe en SYSTEM 8 Ultimate (haz click en la imagen para ampliar)





SYSTEM 8 Ultimate presenta nuevos instrumentos para los módulos BFL y MIS. Siguiendo las opiniones de los usuarios, se han desarrollado nuevos y mejorados instrumentos para facilitar el uso del software. Estos instrumentos también pueden ser rediseñados fácilmente para adecuarse a cualquier aplicación.

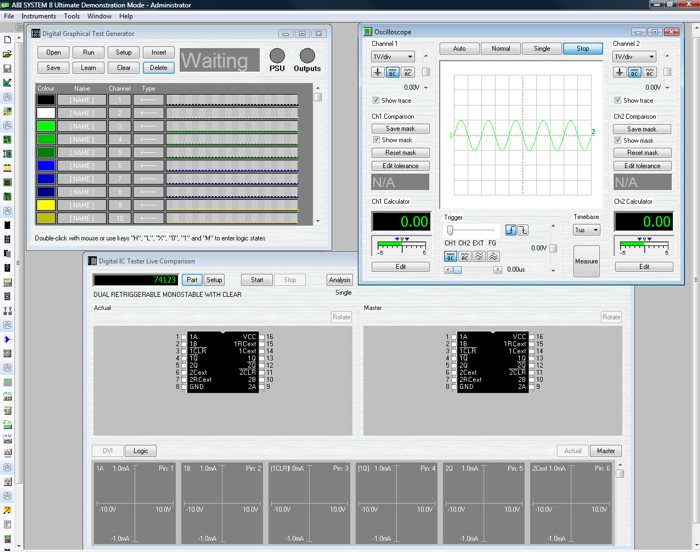

Nuevos instrumentos del SYSTEM 8 Ultimate (haz click en la imagen para ampliar)





SYSTEM 8 Ultimate además incluye una gran serie de características ya existentes y mejoradas en respuesta a la creciente demanda de nuestros clientes de todos los tipos de industria. Esto incluye:



  • Funciones personalizadas de la Calculadora para ejecutar operaciones aritméticas en vivo con resultados
  • Registro de datos de la Calculadora para pruebas de estrés y de tendencias
  • Gestor de acceso de usuarios con protección mediante contraseña para restringir el acceso a algunas áreas del software
  • Gestor del menú de instrumentos para personalizar la apariencia y el uso del software
